主要技術參數

反應流道材質：FEP(聚全氟乙烯-全氟丙烯)管材外徑φ3

光源形式和光強范圍：內置LED單波長或三波長可切換，外接水冷，300-900mW/cm2

控溫形式和恒溫范圍：內置高低溫一體液冷循環控溫，5℃至95℃

設計壓力：2MPa

設備參考尺寸：寬 *高 *深(毫米)=590*345*360mm

設計特點

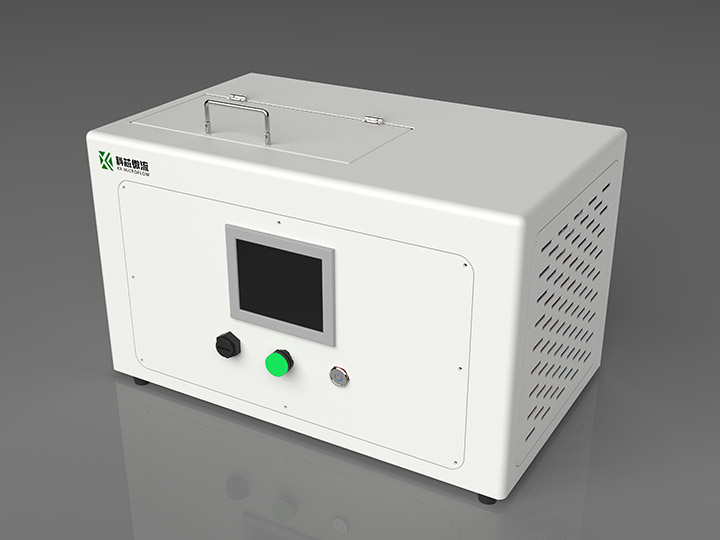

P2小試級光催化反應器是科芯微流針對光催化連續流小試工藝開發和百克級合成推出的高性能臺式光反應設備。P2的核心反應單元與P1采用相同結構，使用鋁合金CNC精密加工制作平面盤管骨架，FEP管平面盤繞形成不同持液量的反應單元。為了適應更高光照強度下的控溫需求，P2反應器采用浸沒式液冷控溫，將反應盤管浸沒在充滿換熱介質(可采用水或乙二醇等滿足透光要求的介質)的腔體內，腔體兩側為石英透光窗，LED光源置于控溫腔體外雙面照射。為了滿足光照強度的要求，盡量減少光衰，P2反應器結構緊湊，光源與反應盤管的距離低至約2cm。P2反應器內置科芯微流自主設計研制的高低溫一體式液冷循環，可實現反應盤管在5-95℃下恒溫，性能強大的控溫系統可有效抵消高光照強度下光源的熱效應對反應的影響。

P2光催化反應器采用科芯微流專為光催化連續流反應設計定制的高功率LED光源，光照強度可按反應需求定制，有效光照強度最高可達900mW/cm2。此外，還能實現最多3種波長的集成設計，可在不更換光源的前提下在觸摸屏上直接實現3種波長的切換，方便研究不同波長對反應的影響。為了保證LED光源的使用壽命，P2反應器設有完備的保護功能，在光源溫度超高、光源冷卻水流量異常、反應單元溫度異常等情況下，可自動停止光照并發出聲光報警，還可與支持通訊協議的進料泵聯動，在發生異常時停止泵料。

應用范圍

P2小試級光催化反應器外形美觀、設計緊湊、操作簡便、可靠性高，方便置于標準通風櫥內使用，特別適用于高校、研究院所和企業研發實驗室開展微反應小試工藝研發，以及開展百克級至公斤級的光催化合成。P2反應器耐壓可達2MPa，可進行帶壓反應和氣液兩相反應，使用時，需要搭配合適的恒流進料泵，并為LED光源提供外接冷卻水。如需進行氣液兩相反應或高壓反應，還需視具體情況配置氣體質量流量控制器、背壓閥、氣液分離儲罐等。
