微通道反應器由哪些部分組成？微通道反應器內部結構

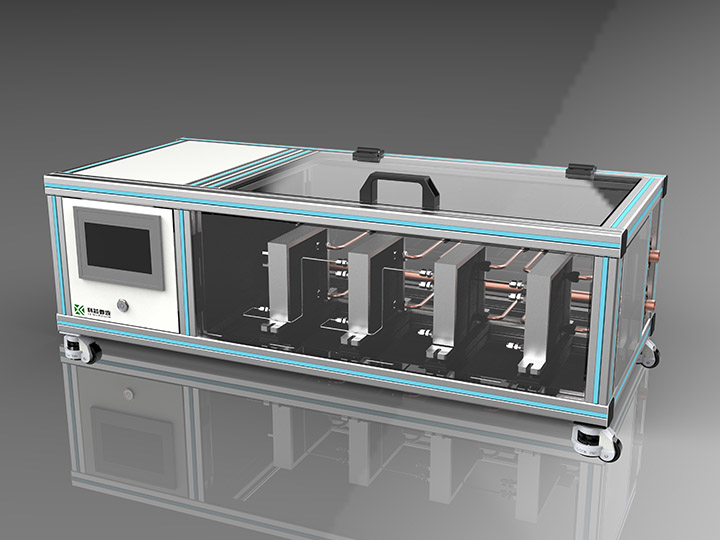

微通道反應器由哪些部分組成?微通道反應器內部結構，微通道反應器內部是由反應板(反應流道)、控溫油路、外部框架、連接管路、顯示屏等，有的設備，像中試和產業化設備還會將進料泵和溫控系統集成進去，下面我們就來具體看一下微通道反應器內部結構。

1.反應流道

微通道反應器的流道刻在特定的板材上，所以也被稱之為板式微通道反應器，流道是整個反應器最核心的部分，一臺微通道反應器可以有多塊反應板多條流道。

2.導熱油路

微通道反應器的控溫方式是在反應板的兩側加控溫導熱油路板，這種2面換熱加1層反應的結構，可以做到準確控溫的和高效換熱。

反應板加上控導熱油路，就構成了一個反應單元，通常情況下一臺微通道反應器可以配置多個反應單元。以科芯微流的小試級設備為例，就可以配置2-6個反應單元，反應單元可以單獨使用，也可以串聯或并聯使用。

3.外部框架

外部框架是為了固定和保護反應單元，方便設備的運輸和使用，其主要由框架和擋板組成，當放大到中試化或產業化生產時，需要考慮到框架內部的溫度平衡，可以額外設置風冷/水冷循環系統或是高低溫一體控溫裝置。

4.控制面板

控制面板也就是操控顯示屏，可同步到移動設備進行遠程操作，通過控制面板我們可以控制整個反應的進程。

5.溫控系統

中試和產業化的設備溫控系統一般都會集成在微通道反應器中，小試設備則大部分都是外接高低溫一體機。

6. 進料泵

根據物料特性選擇合適的進料泵即可，其臺數和功率可以根據實際需求進行配置，這一部分也可以選擇外接或是集成到微通道設備中。

7.連接管路

連接管路包括進料管路、出料管路、導熱油管路，以及反應單元之間的連接管路等，需要根據反應的特性選擇合適的管路材料。

微通道反應器內部結構成除了以上這些部分外，根據不同的反應類型和反應條件，還可能會有其它組件，例如光催化反應需要光源系統，氣液反應需要流量控制器、背壓閥、氣液分離儲罐等。
